Cảm Biến Hành Trình Cổng Xếp Tự Động

Cảm Biến Hành Trình Cổng Xếp Tự Động: "Đôi Mắt" Định Vị Giúp Cổng Dừng Đúng Điểm

Trong hệ thống vận hành của một bộ cổng xếp tự động, nếu động cơ được xem là "trái tim" thì cảm biến hành trình chính là "đôi mắt" thông minh, có nhiệm vụ quan trọng: báo hiệu để cổng dừng lại chính xác khi đã mở hết hoặc đóng hết. Thiết bị nhỏ bé này đóng vai trò then chốt trong việc đảm bảo sự an toàn, êm ái và tuổi thọ cho toàn bộ hệ thống.

Cảm Biến Hành Trình Là Gì Và Tại Sao Nó Quan Trọng?

Cảm biến hành trình (Limit Sensor/Switch) là một thiết bị điện tử được lắp đặt bên trong tủ điều khiển hoặc trên động cơ cổng xếp. Chức năng chính của nó là phát hiện và báo tín hiệu khi cánh cổng di chuyển đến hai điểm cuối hành trình: điểm mở hoàn toàn và điểm đóng hoàn toàn.

Khi nhận được tín hiệu từ cảm biến, bộ điều khiển sẽ ngay lập tức ngắt điện cung cấp cho động cơ, giúp cổng dừng lại một cách chính xác, nhẹ nhàng và an toàn.

Hậu quả khi cảm biến hỏng hóc:
Khi cảm biến hành trình bị hỏng, cổng xếp sẽ mất đi "đôi mắt" định vị của mình. Lúc này, cổng sẽ không thể tự động dừng lại ở vị trí cuối mà tiếp tục chạy, dẫn đến các tình huống nguy hiểm như:

☑️Cánh cổng đâm mạnh vào trụ cổng, gây hư hỏng cơ khí, biến dạng cánh cổng.

☑️Động cơ tiếp tục hoạt động quá tải, dẫn đến cháy hỏng mô-tơ.

☑️Gây mất an toàn cho người và phương tiện xung quanh.

Phân Loại Cảm Biến Hành Trình Cho Cổng Xếp

Tùy thuộc vào cơ chế vận hành của cổng mà cảm biến hành trình được chia thành hai loại chính với nguyên lý hoạt động khác biệt.

1. Cảm Biến Cho Cổng Xếp Chạy Ray Sắt (Bút Từ)

☑️Tên gọi phổ biến: Bút từ, công tắc hành trình từ tính.

☑️Nguyên lý hoạt động: Hệ thống này sử dụng lực hút từ trường. Nó bao gồm hai phần:

☑️Bút từ (Cảm biến): Được gắn trực tiếp trên phần di động của cánh cổng.

☑️Nam châm (Công tắc từ): Được gắn cố định tại hai vị trí cuối trên ray sắt, tương ứng với điểm mở hết và đóng hết.

☑️Cách hoạt động: Khi cổng di chuyển, bút từ đi qua và tiếp cận nam châm. Lực hút từ trường sẽ kích hoạt công tắc bên trong bút từ, gửi tín hiệu "đã đến điểm cuối" về tủ điều khiển để dừng động cơ ngay lập tức.

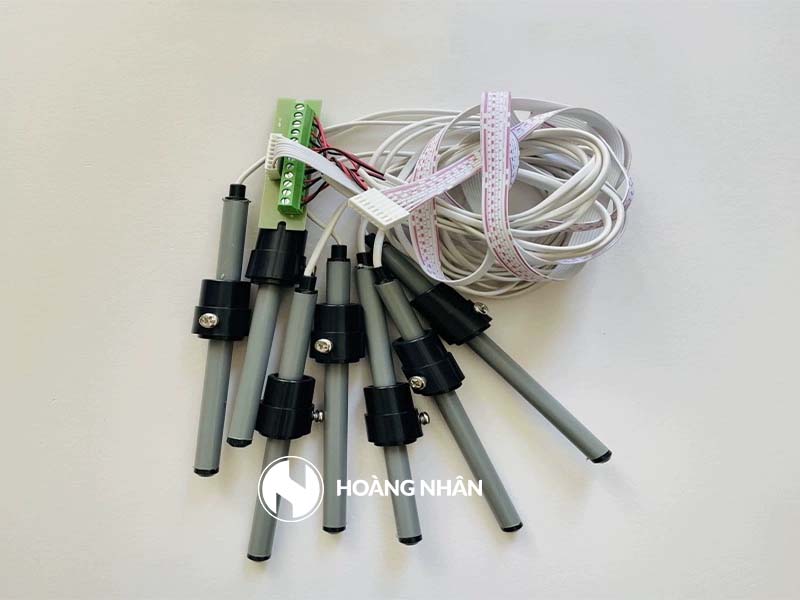

(hình ảnh 1: cảm biến bút từ lắp đặt cổng xếp có ray)

2. Cảm Biến Cho Cổng Xếp Chạy Không Ray (Cảm Biến Hành Trình)

☑️Tên gọi phổ biến: Cảm biến hành trình, cảm biến quang học hoặc cảm biến từ tính tích hợp.

☑️Nguyên lý hoạt động: Loại này thường hoạt động dựa trên nguyên lý đếm xung (pulse) từ encoder của động cơ hoặc sử dụng cảm biến Hall effect tích hợp bên trong.

☑️Cách hoạt động:

☑️Với loại đếm xung: Bộ điều khiển được lập trình trước số vòng quay của động cơ tương ứng với toàn bộ hành trình đóng/mở. Khi đạt đủ số xung, cổng sẽ tự động dừng.

☑️Với loại cảm biến Hall: Một nam châm nhỏ được gắn trên trục quay của động cơ. Khi trục quay đến một vị trí nhất định (điểm cuối), cảm biến Hall sẽ nhận diện từ trường và gửi tín hiệu dừng. Đối với cổng không ray dùng nam châm nền, việc dừng chính xác cũng dựa trên sự phối hợp giữa cảm biến hành trình này và tín hiệu từ hệ thống dẫn hướng.

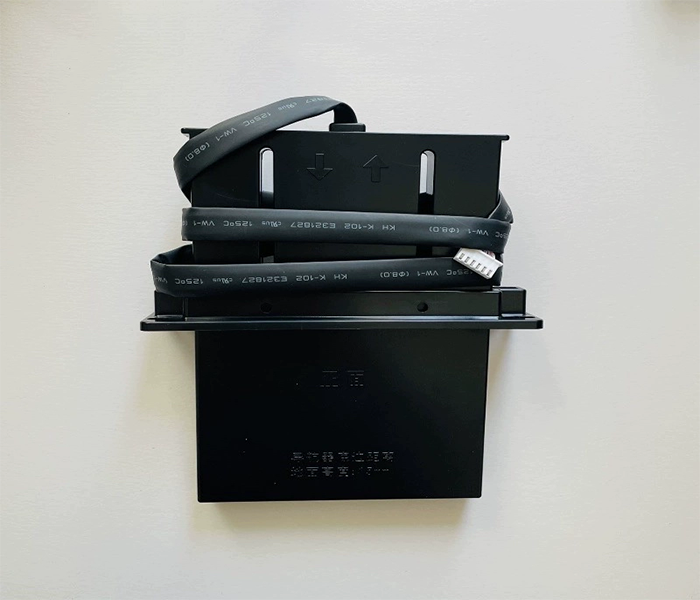

(hình ảnh 2: cảm biến cổng xếp chạy từ)

Lời Khuyên Bảo Trì

Để đảm bảo cảm biến hành trình luôn hoạt động ổn định:

☑️Định kỳ kiểm tra: Thường xuyên vệ sinh bề mặt tiếp xúc của bút từ và nam châm (với cổng ray) để tránh bụi bẩn làm giảm độ nhạy.

☑️Kiểm tra vị trí: Đảm bảo nam châm hoặc điểm dừng không bị xê dịch.

☑️Bảo dưỡng chuyên nghiệp: Khi có dấu hiệu cổng dừng không đúng vị trí, hãy liên hệ ngay với kỹ thuật viên để được kiểm tra, điều chỉnh hoặc thay thế kịp thời.

Kết luận:

Dù là loại cảm biến hành trình nào, nó cũng là một bộ phận không thể thiếu, đảm bảo cho mỗi lần cổng xếp của bạn vận hành đều kết thúc một cách hoàn hảo, an toàn và tin cậy. Hiểu rõ về thiết bị này sẽ giúp bạn sử dụng và bảo trì cổng xếp tự động một cách hiệu quả nhất.
